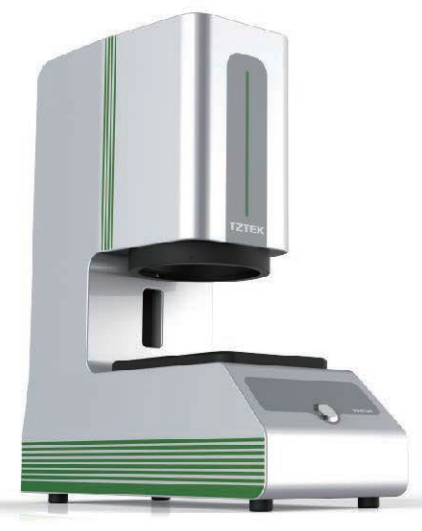

閃測影像儀 VMQ100
技術規格
1. 產品介紹
該測量儀器不僅凝聚了影像測量領域的多項先進技術成果，而且還融入了快速閃測的創新測量理念。此款影像測量儀特別適合于批量測量手機配件、齒輪、彈簧、螺釘?shù)容^小尺寸的工件，速度快，操作簡單；對于復雜工件，僅需一鍵即可實現快速測量，極大地提高了測量效率。
2. 儀器特點Feature：
◆ 精準閃測，一鍵即得；
◆ 大口徑高景深，實現全景范圍清晰成像，全視野圖像無畸變；
◆ 雙倍率配置快捷切換，兼容更多測量需求；
◆ 自動圖像配準功能，配準率100%，無需定位夾具，無需焦點調節，無需載物臺手動操作；
◆ 可同時識別多個測量工件并進行測量，輸出結果；
◆ 速度快，效率高，適合批量測量需求；；
◆ 操作簡單，一鍵按下，即可快速完成所有測量過程，并輸出測量結果；
◆ 2秒內圖像聚焦清晰，重復聚焦一致性高，無失誤；
◆ 測量過程無需平臺運動，安靜可靠；
◆ 測量結果可輸出Word、Excel、CAD等格式置。
2. 技術參數 Technical parameters:
|
型號 Model |
VMQ100 |
|
|
外部尺寸 External Size |
480×235×579 |
|
|
重量 Weight |
30 |
|
|
承重 Capacity |
3 |
|
|
圖像傳感器 Camera |
400萬像素工業相機 4 Megapixels industrial camera |
|
|
鏡頭 Lens |
雙遠心雙視野光學鏡頭 Double telecentric double vision optical lens |
|
|
視野 Measuring Volume (mm) |
Φ100 / 20x20 |
|
|
測量精度（μm） Accuracy (μm) |
5 / 2 |
|
|
最小顯示單位（μm） Min Display Unit (μm) |
0.1 |
|
|
景深 Depth of Field (mm) |
24 / 1.4 |
|
|
Z軸有效行程 Range of Z (mm) |
47 / 35 |
|
|
|
|
|
4. 軟件系統 Software System
? 基本測量功能 Basic Measuring Function
1. 可測幾何量：點、線、圓（最大、最小和平均）、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點群等。
2. 構建：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。
3. 影像量測工具：繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。
4. 形位公差：直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。
5. 坐標系：夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系；平移、旋轉、手工調整坐標系。
? 特色功能
1. 圖樣注冊：快速注冊圖像，智能驗證圖樣。用于工件的快速識別和測量。
2. 圖像匹配：注冊圖樣后，可在全屏幕內進行匹配，個數可設置。
3. 圖樣隨任務保存：實現任務的重復使用。
4. 全視野：圖像可隨意數碼縮放。
5. 運行控制，無XY運動控制，但Z軸平臺可調節。
6. 聚焦指示器：調整平臺高度時，指示當前所處聚焦位置，輕松找到最清晰位置。
7. 一鍵測量：無需手動加載任務，點擊一鍵測量按鈕或快捷鍵，自動完成任務匹配和測量。
8. 程序：注冊一個圖樣后，可以實現批量小工件的瞬間識別和測量。瞬間完成
